RXC船型鋁殼電阻器

RXC船型電阻器

RXC船型鋁殼電阻器采用金屬鋁外殼封裝，散熱性能好，絕緣性高，采用阻燃材料封裝，采用優質包封料，抗震性好。
額定功率范圍：60W~150W
工作電壓范圍：<1000V
額定阻值范圍：0.1Ω~10KΩ
最高耐壓：1500V
最高精度：1%
IP等級：IP53
振動：1.5g
溫漂范圍：≤400ppm/℃
工作溫度范圍：-55℃～+275℃
應用領域：電源設備、變頻器、伺服系統
產品簡介
在線咨詢

■ 產品特點

RXC船型鋁殼電阻帶有金屬鋁殼散熱器，硅砂封裝，軟引線引出，長度可按用戶要求訂做；適用于電力電子裝置中分壓，分流，充放電及負載，廣泛用于電源，變頻器，伺服等高要求及惡劣環境中。

■ 表面溫升

RXC船型鋁殼電阻表面溫升圖

■ 降額曲線

RXC船型鋁殼電阻降額曲線圖

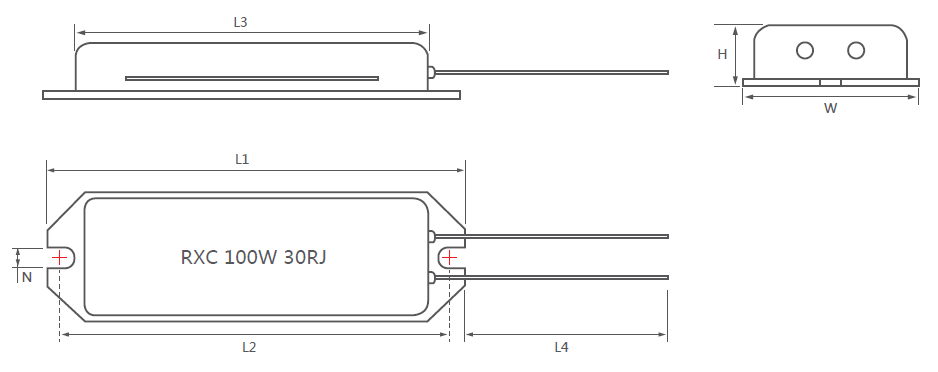

◆ 產品尺寸圖

RXC船型鋁殼電阻產品尺寸圖

◆ 產品尺寸表單位：mm

規格功率
(W)		L1±1L2±1L3±1L4±10W±0.5H±0.5N±0.2阻值范圍
(Ω)		出線方式重量
(G)
RXC60W1009075300301350.1~10K引線120
80W130118108300421950.1~10K引線140
100W130118108300421950.1~10K引線140
120W182172157300421950.1~10K引線140
150W182172157300421950.1~10K引線180

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：2000。

■ 電氣、機械特性

特性檢查方法性能要求試驗標準
端子強度端子加載20N 拉力，時間10 秒無可見損傷GB/T5729 4.16
耐振性頻率10Hz-500Hz,10g無可見損傷GB/T5729 4.22
短時間過負10倍Pr 5S△R≤±(2%R+0.1Ω)GB/T5729 4.13
絕緣阻值500V±50V直流測試電壓，引出線與鋁外殼間≥100MΩGB/T5729 4.6.1.3
絕緣耐壓2000Vac,5mA,1min電阻器無擊穿、飛弧GB/T5729 4.7
耐久性室溫施加額定功率負荷96h,1.5h通電,0.5h斷電無可見損傷GB/T5729 4.25.2
穩態濕熱(40土2)℃,(93士3)%RH,96hGB△R≤±(5%R+0.1Ω)GB/T5729 4.24.2.1.a
溫度快速變化-55℃-155℃,5次循環△R≤±(2%R+0.1Ω)GB/T5729 4.19

■ 成品識別碼

RXC10030RJL
產品類別額定功率電阻值精度接線方式
RXC系列（船型鋁殼）50=50W
100=100W		R1=0.1Ω
100R=100Ω		F=±1%
G=±2%
H=±3%
J=±5%
K=±10%		L＝引線

*備注：RXC 100W 30Ω ±5% ,型號：RXC-100-30RJ-L；低電感，在型號中加入字母N，例如： N RXC-100-30RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
